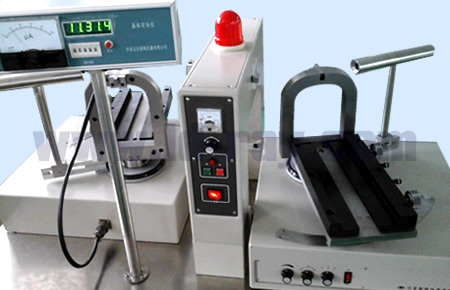

用途：將粘接好的晶棒，連同料板一同拿到Y(jié)X-6F定向儀上，料板底部靠在測角儀的基準面上，打開光閘進行復檢測量。YX-6F可對粘接好的晶棒進行X軸的復檢測量，測量后的結果可與YX-6D的打印結果進行對照，如有差異，可將晶棒從料板取下，重新粘接，大大保證了切割前晶棒的粘接精度。
技術參數：
|
X射 線 管 |
銅靶，陽極接地，強迫風冷 |
|
管 電 壓 |
30KVP，全壓合閘 |
|
管 電 流 |
0---5mA，連續可調 |
|
整 機 功 率 |
不大于0.3KW |
|
定 向 精 度 |
±30″ |
|
蝸輪運動誤差 |
不大于30″ |
|
計數器轉角度 |
-10°------+100° |
|
樣品轉角度 |
-10°------+50° |
|
計 數 管 |
蓋革管，電壓600-----1100V |
|
時間常 數 |
分0.1、0.4、3秒三檔可調 |
|
保 護 |
高壓連鎖保護，溫度保護 |
|
狹 縫 |
4′、5′、6′ |
|
外 型 尺 寸 |
1200mm×650mm×1100mm |
|
儀 器 重 量 |
250KG |
|
測樣品直徑 |
硅單晶 Φ3---Φ8英寸晶圓片； |
|
測晶棒長度 |
硅單晶 Φ3—8英寸；500毫米長晶棒 |
|
