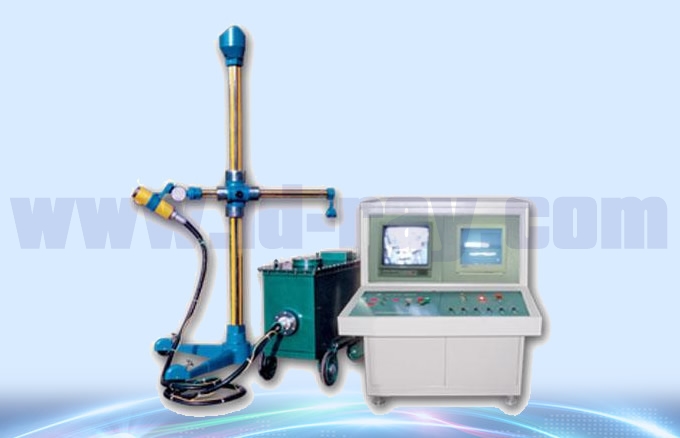

一． 用途
本機適用于輕金屬薄板件，非金屬材料、塑料件的無損探傷檢驗。通過X射線拍片法或通過實時成像系統，可以清晰準確地反映出金屬薄板件的焊接質量和低原子序數物質的內部缺陷，能起到一般X射線機所起不到的優良效果。
二．結構特點
本機為陽極接地水冷式軟X射線探傷機，其高壓為全波整流電路。并有過電流、過電壓等一系列安全保護裝置，確保安全。
1、本機結構緊湊，可安裝在實驗室和車間固定處工作。
2、本機射線管焦點小、分辨率高，具有當前生產的所有高千伏x射線機不具備的優點。
三．技術數據
1、輸入電壓：220V，頻率：50Hz
2、管電壓：50千伏（峰值）
3、管電流：30毫安（平均值）
4、x射線管焦點：1×1或0.4×0.4
5、管功率：1.5千瓦
6、x射線圓錐角：40±1°
7、最大透照鋁板：30mm。電壓：50KVP，電流：20mA，焦距：700mm，靈敏度（無增感）：不大于1%（鋁板）
8、冷卻方式：水冷
四．組成部分
1、X光管：50KV，30mA
2、管套：固定x光管及圖像增強器
3、主機控制部分
4、水循環系統（制冷水箱）
5、高壓變壓器（2KW）
6、高壓電纜（60KV） |
